微動組合按鈕開關的設計方案
1、按鈕開關的主要技術性能指標為:
額定負荷 30Vd.c., 1A
接觸電阻 ≤0.02Ψ
絕緣電阻 ≥1 000MΨ
抗電強度 250V
動作行程 ≤2mm
壽 命 10 000次。
2、微動組合按鈕開關的結構和動作原理:

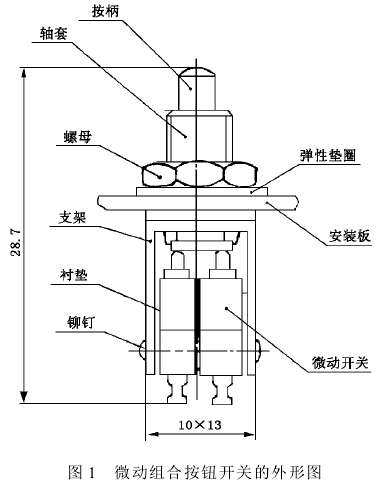

微動組合按鈕開關由微動開關、支架、套管、按柄、螺母、彈性墊圈、鉚釘等組成,而微動開關是由按鍵、定位卡、外殼、動觸片、長導電件、短導電件、壓簧、基座、拉簧等零件組成的,其結構如圖2所示。
微動組合按鈕開關將兩個微動開關用鉚釘固定在支架部件上組合而成。在支架上鉚有套管,利用套管上的螺紋可將開關用螺母固定在安裝板上。
套管中裝有一件滑動自如的按柄,按柄下端的臺階平面緊靠在微動開關的按鍵頂端。按鍵壓裝在定位卡的上端,在定位卡的中段位置,設置了一對稱的“V”形槽,依靠拉簧的拉力,使一對動觸片的一端頂壓在“V”形槽中,另一端壓靠在安裝于基座中的短導電件的折彎平面上。
一對長導電件和一對短導電件分別插裝在基座的四條槽中,定位卡的下端插入基座的導向槽中并緊貼壓簧。
在正常不動作的情況下,在拉簧拉力的作用下,動觸片的兩個R弧面始終壓靠于兩短導電件的折彎平面上,使這對短導電件始終處于常通狀態之下;按動按柄時,依靠按柄下端的臺階平面同時向下壓動兩個微動開關上的按鍵,推動定位卡向下動作,壓縮壓簧,動觸片的斜角在定位卡上的“V”形槽的作用下,其R弧形端既滑動又轉動,在“V”形槽運動至超過拉簧的受力中心位置的瞬間,動觸片在拉簧拉力的作用下。
以定位卡的“V”形槽為中心向上旋轉而與長導電件接觸(如圖2中虛線部位),使長導電件呈接通工作狀態,斷開了短導電件的常通狀態;當從按柄上去除外力,在基座中壓簧的壓力作用下,定位卡向上運動,在“V”形槽位置超過拉簧的受力中心位置的瞬間,在拉簧拉力的作用下,接觸片又圍繞定位卡“V”形槽向下轉動,又與兩短導電件接觸,斷開了與長導電件的接觸,同時,按鍵向上運動,將按柄上頂,開關又恢復至原始狀態。
