格力四代直流變頻多聯機上共有三組撥碼------功能碼、地址碼和容量碼，調整功能碼可對

機組的控制、模式、功能等進行設置；調整地址碼可設置各內機和手操機器對應關系；

調整容量碼可以對內機的能力需求進行設置。

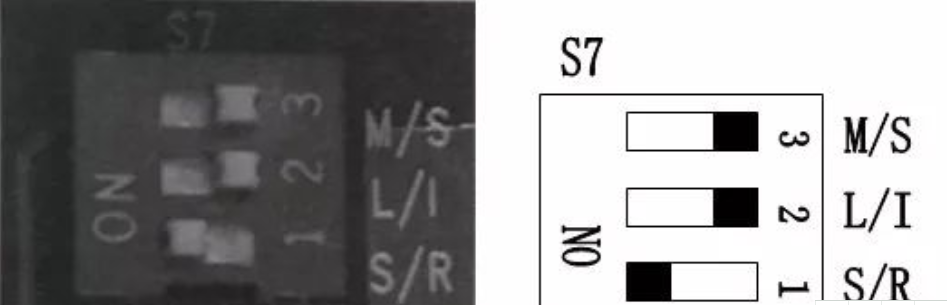

出廠默認設置如下圖：

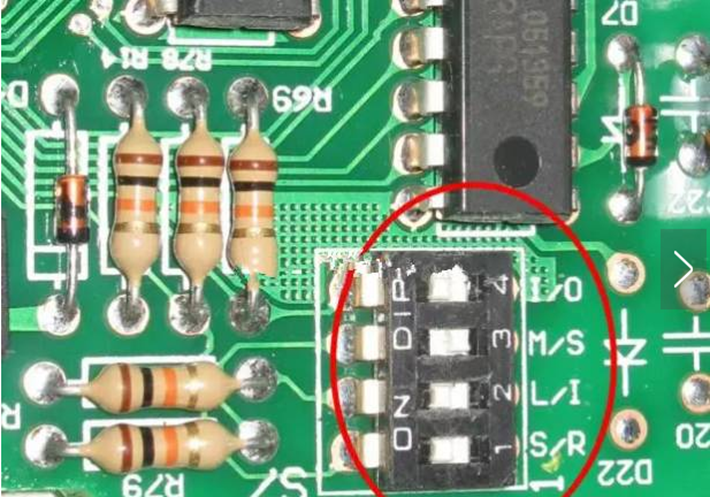

注意：功能碼“S7” 在內機主板上，只有當用戶需求更改默認功能設置時才操作，否則請維持默認設置。

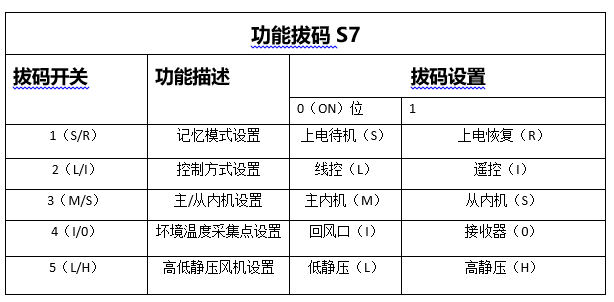

各功能撥碼具體功能敘述如下：

撥碼開關1（S/R）------記憶模式設置，包括上電待機模式和上電恢復運行模式。

上電待機模式是指機組恢復供電后，保持此前的設置參數但不自動運行，

該設置為出廠默認設置（拔碼開關拔至“ON”位）。

例如：斷電前某內機的設置參數為高風檔、24°C,恢復供電后，機組處于待機狀態。

手動開機后設置參數仍為高風擋，24°C。

上電恢復運行模式是指機組恢復供電后，不但保持此前的設置參數，而且可以自行啟動運行。

但若斷電前已為關機狀態，則恢復供電后也為關機狀態。

撥碼開關2（L/I）------控制方式設置，包括線控方式和遙控方式。線控方式是指通過線控器

（手動操作）控制室內機的運行，該設置為出廠默認設置（撥碼開關 撥至“ON”位）；

當設置為線控方式時，S7上“記憶模式”設置和“主從內機”設置功能撥碼無效，該兩項設置

可直接在線控器上設置。

遙控方式是指通過遙控器控制室內機的運行，設置為遙控方式時，必須在S7上設定其功能撥碼。

注意：如果普通風管式內機，人為的控制方式改為“遙控”就是把撥碼設置到“1”位，

內機手操器立馬顯示“E6”通訊故障。

撥碼開關3（M/S）------主從內機設置，是指內機運行模式的主從設置，主要使用在需要優先

滿足使用需求的人群（例如領導、病人等）。

出廠默認設置均為從主內機（撥碼開關至“1”位）。（這是唯一個在數字方向的功能碼）。

當所有內機設置均為從內機時，外機按先開機的從內機模式運行，后開機的從內機

模式，如果跟先開機的模式?jīng)_突，系統將報“E7”模式?jīng)_突故障，后開內機無法運行，

此時機組運行由先機的從內機決定。

當只有一臺內機設置為主內機時，此時無論主內機是否是先運行內機，從內機的

模式只要與主內機模式?jīng)_突，則從內機都會報模式?jīng)_突故障（主內機關機模式除外）

機組優先控主內機模式運行。

當有多臺內機設置為主內機時，機組以地址碼小的主內機模式為主運行模式，當?shù)刂反a最小的主內機

由關機狀態變?yōu)檫\(yùn)行狀態時，其余主內機或從內機模式應與其模式保持一致，否則將報模式?jīng)_突故障。

因此，當有多臺主內機時，應按優先級高低以此將機組地址碼由低到高設置。

撥碼開關4（I/O）------環境溫度采集點設置，該設置主要用于空調區域溫度和機組

回風溫度相差較大時使用，而且該設置只有在接有接收頭溫度采集設置。

出廠默認設置為回風口溫度點采集（撥碼開關 撥至“ON”位）。

撥碼開關5（L/H）------高低壓靜壓風機設置，該設置包括高靜壓風機和低靜壓風機設置，根據工程需要

調整。

出廠默認設置為低靜壓風機（撥碼開關 撥至“ON”位）。

注意事項：

1、以上設置必須在斷電狀態下?lián)艽a設置；

2、功能碼撥碼開關分3位碼、4位碼和5位碼，4位或5位碼只用于風管機（包括多聯風管和一拖一風管機）；

3、“控制方式設置”為“L”時，記憶模式設置和“主/從”內機設置“功能碼撥碼”無效；控制方式設置

為“I”時，該功能碼撥碼設置有效。

4、將撥碼開關正確撥到位，禁止撥在中間位置。將開關 撥到“ON”的方向表示“0”，相向方向表示“1”。

5、撥碼后，請注明機組地址碼。
